Ginolis LFDA-6 Laterale Durchflussvorrichtung

Dies ist die Maschine, die Ihre Möglichkeiten erweitern kann. Von 1 Streifen bis zu 4 Streifen kann die Maschine so konfiguriert werden, dass eine Vielzahl verschiedener Produkte mit unterschiedlichen Größen zusammengesetzt werden kann. Dies kann mit Hilfe der Rundriemenförderer geschehen, die es ermöglichen, eine Reihe verschiedener Produktgrößen auf 4 oder 2 Förderbändern zu transportieren. Die Maschine lässt sich außerdem schnell und einfach für mehrere Produkte umkonfigurieren.

Für wen ist LFDA-6 geeignet?

  • Diagnostikhersteller, die eine hochvolumige Automatisierung mit der Flexibilität zur Anpassung an neue Produkte oder Prozesse suchen.
  • Ideal für die Großserienproduktion von Lateral-Flow-Geräten
  • Verarbeitet verschiedene Kassettentypen mit minimalen Anpassungen
  • Erweiterbar mit Modulen für Druck, RFID, Ultraschallschweißen, Beuteln und mehr
9.4
Kleiner Fußabdruck
75 dB max
Fast so leise wie eine Haushaltswaschmaschine
14 Millionen
Maximales jährliches Volumen (je nach Schichtmuster)
60 PPM
Teile pro Minute

Was sind die Vorteile

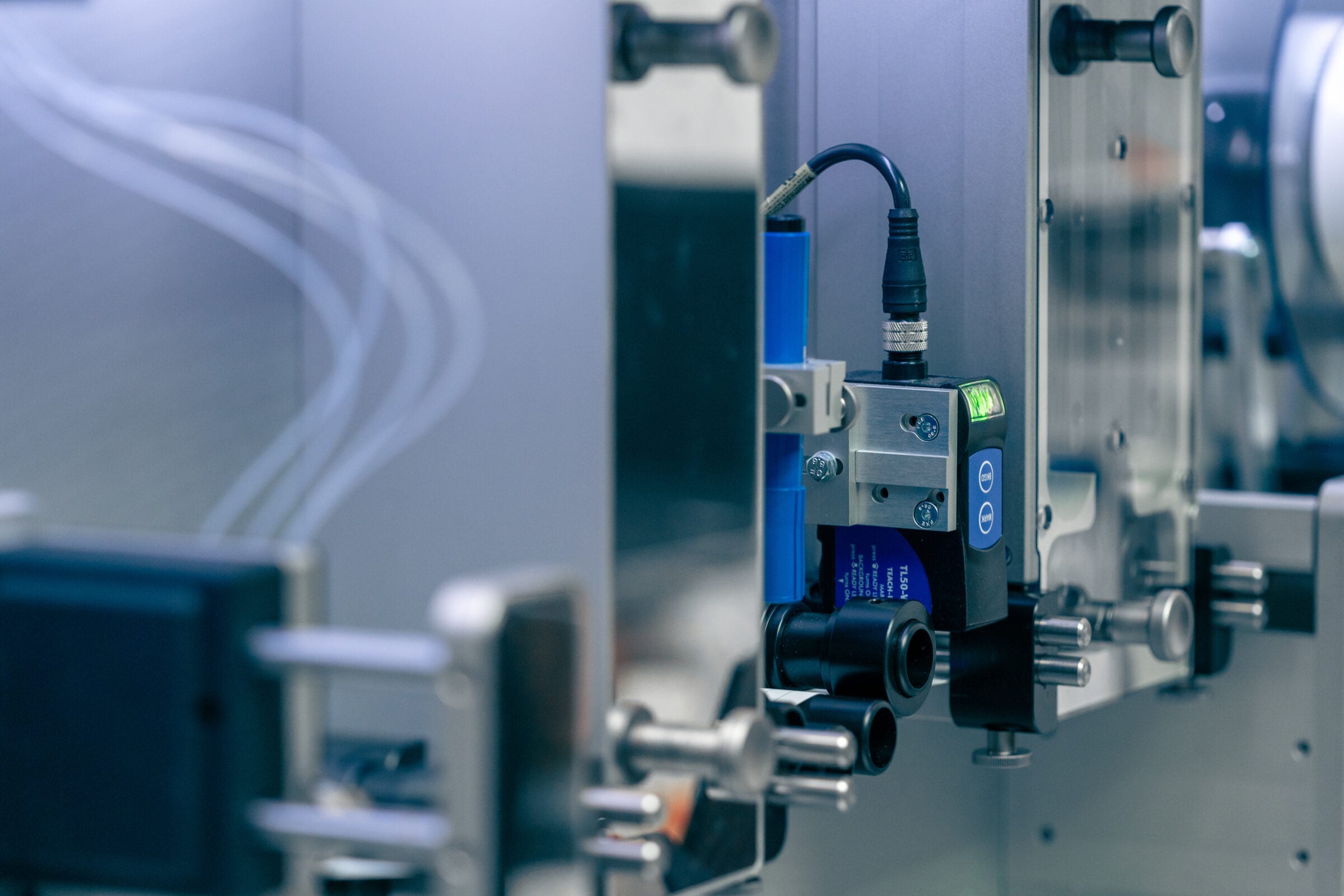

A close-up view of the internal mechanical and electronic components of an automated diagnostic device, showing precision-engineered metal and plastic parts.

Modulare und zukunftssichere Produktion

Der LFDA-6 basiert auf der Xanthia-Roboterplattform von Ginolis und ermöglicht eine einfache Erweiterung und Prozessumgestaltung, wenn sich die Produktionsanforderungen ändern. Egal, ob zusätzliche Module für Bandhandling, Etikettierung, RFID oder Schweißen hinzugefügt werden, das System lässt sich mit minimaler Unterbrechung an veränderte Produktdesigns anpassen.

A laboratory technician wearing a face mask and gloves operates an automated diagnostic device with a touchscreen interface in a cleanroom environment.

Erweiterte Qualitätskontrolle und Leistung

Der LFDA-6 integriert intelligente Bildverarbeitungssysteme zur Überwachung der Streifenplatzierung, der Teileausrichtung und der Versiegelungshöhe. Fehlerhafte Produkte werden automatisch aussortiert, während optionale Module – wie UV-Fluoreszenz, Druckinspektion oder Pin-Erkennung – die Prozesssicherheit und die Einhaltung von Diagnoseherstellungsstandards weiter verbessern.

Arbeiten mit LFDA-6

Technische Daten

Der LFDA-6 kombiniert Hochgeschwindigkeitsleistung, kompaktes Design und modulare Flexibilität. Der LFDA-6 kann auch mit einer Vielzahl von Zusatzgeräten wie Lasermarkierern, zusätzlichen Schneidegeräten oder unserem branchenführenden Produktionsdatenerfassungssystem ”Kaiku” ausgestattet werden.

Kapazität
Bis zu 60 Stück/Min. (Boden, Streifen & Deckel)
Kartenzuführung
Automatisches Streifenschneiden + Magazinpuffer
Kartenlänge
300-500 mm
Streifenlänge
40 – 98 mm
Zuführung
Breite 15–40 mm, Länge 50–120 mm
Kunststoffteile
Streifenbreitenprüfung, Platzierungsprüfung, Verschlusskontrolle, Ausschleusbehälter
Anschlüsse
230/110 V, 10 A, Druckluft > 6 bar
Optionale Funktionen
• Streifenbreiten-Prüfung (QC)
• Automatische Ausschleusung fehlerhaft markierter Streifen
• Einstellbare Presskraft 0–1000 N
• Integrierte Höhenmessung während des Pressvorgangs

Interessiert?

Wir würden uns freuen, mehr darüber zu erfahren

Kontaktieren Sie uns und lassen Sie uns über Ihr Projekt sprechen.
